Обсуждаемый вопрос

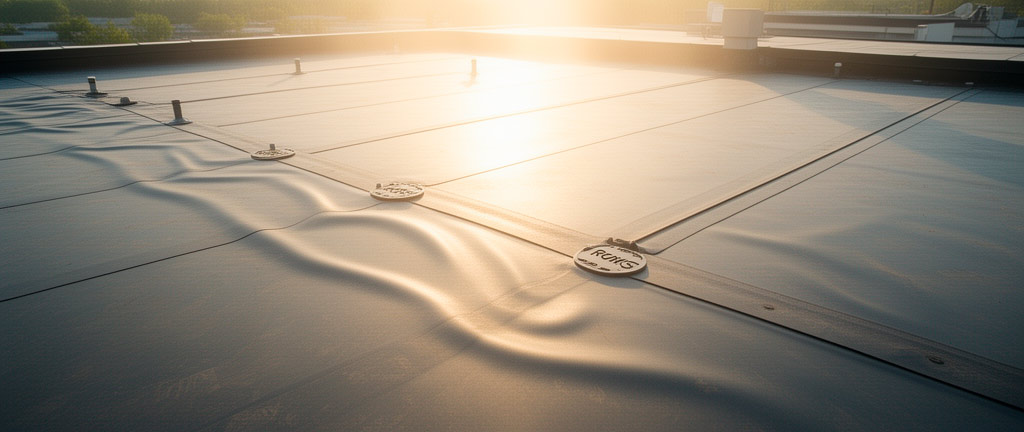

Температурные деформации кровельных материалов — неизбежный физический процесс, оказывающий существенное влияние на долговечность и надёжность узлов крепления. Суточные и сезонные перепады температуры вызывают циклические напряжения в гидроизоляционном ковре и крепёжных элементах. Как температурные деформации влияют на крепёж кровли, какие компенсационные мероприятия необходимо предусмотреть, и как рассчитать деформационные швы?
Краткий ответ
Температурные деформации кровельных материалов могут достигать 2–5 мм на погонный метр при сезонном перепаде температур 60–80 °C. Это создаёт циклические нагрузки на крепёж, приводящие к усталостному разрушению, расшатыванию и потере герметичности узлов. Основные меры защиты: устройство деформационных швов с шагом не более 30 м, применение телескопического крепежа с компенсационным зазором, использование эластичных гидроизоляционных материалов (ПВХ, ТПО) с высоким относительным удлинением, отказ от жёсткой фиксации в зонах концентрации деформаций.
Расширенный ответ
1. Коэффициенты температурного расширения кровельных материалов
| Материал | КТР α, ×10⁻⁶ °C⁻¹ | Удлинение при ΔT = 60 °C на 10 м, мм |
|---|---|---|
| ПВХ-мембрана | 50–80 | 30–48 |
| ТПО-мембрана | 80–120 | 48–72 |
| Битумно-полимерный материал | 30–50 | 18–30 |
| Сталь оцинкованная (профнастил) | 11–12 | 6,6–7,2 |
| Бетон тяжёлый | 10–12 | 6,0–7,2 |
| Экструзионный пенополистирол (XPS) | 60–70 | 36–42 |
| Минеральная вата | 5–8 | 3,0–4,8 |
| Алюминий | 23–24 | 13,8–14,4 |
2. Расчёт температурных деформаций
ΔL = α × L × ΔT
где:
ΔL — изменение длины, мм;
α — коэффициент линейного температурного расширения, °C⁻¹;
L — начальная длина элемента, мм;
ΔT — перепад температуры, °C.
Для ПВХ-мембраны длиной 30 м при ΔT = 70 °C (от −30 °C зимой до +40 °C летом):
ΔL = 65 × 10⁻⁶ × 30000 × 70 = 136,5 мм
Таким образом, мембрана длиной 30 м может изменить свою длину почти на 14 см в течение года. Без компенсационных мероприятий это приведёт к образованию складок летом и разрывов зимой.
3. Влияние температурных деформаций на крепёж
3.1. Циклические нагрузки
Каждый суточный и сезонный цикл изменения температуры создаёт цикл «растяжение — сжатие» в гидроизоляционном ковре. За 30 лет эксплуатации кровля испытывает порядка 11 000 суточных и 30 сезонных циклов. Это приводит к следующим эффектам:
- Усталость материала мембраны в зоне крепежа: микротрещины, снижение прочности;
- Расшатывание крепежа в основании: увеличение зазора, снижение усилия вырыва;
- Истирание мембраны о шляпку крепежа при циклических подвижках;
- Нарушение герметичности сварных швов в зонах концентрации напряжений.
3.2. Различие КТР материалов в кровельном пироге
Разница в коэффициентах температурного расширения материалов кровельного пирога создаёт межслойные сдвиговые напряжения. Наиболее критичная пара — ПВХ-мембрана (α = 65 × 10⁻⁶) и стальной профнастил (α = 12 × 10⁻⁶). Разница в деформациях составляет:
ΔLдифф = (αПВХ − αсталь) × L × ΔT = (65 − 12) × 10⁻⁶ × 30000 × 70 = 111,3 мм
Эта разница должна компенсироваться за счёт эластичности мембраны и податливости крепежа.
4. Деформационные швы
Согласно СП 17.13330.2017 (п. 5.1.14), деформационные швы в кровельном ковре должны совпадать с деформационными швами здания. Дополнительно рекомендуется устройство температурных швов в гидроизоляционном ковре с шагом не более 30 м в обоих направлениях.
4.1. Конструкция деформационного шва
- Компенсатор из ПВХ-мембраны шириной 500–600 мм, укладываемый с петлёй (слабиной) 50–80 мм;
- Крепление компенсатора к основанию с двух сторон от оси шва на расстоянии 200–300 мм;
- Заполнение полости шва упругим материалом (минеральная вата, жгут «Вилатерм»);
- Герметизация верхнего слоя полиуретановым герметиком.
4.2. Расчёт ширины деформационного шва
Bшва = ΔL1 + ΔL2 + Bmin
где:
ΔL1, ΔL2 — расчётные деформации примыкающих участков кровли, мм;
Bmin — минимальная ширина шва (20 мм для кровель).
5. Компенсационные мероприятия в узлах крепления
| Мероприятие | Описание | Эффективность |
|---|---|---|
| Телескопический крепёж | Крепёж с подвижной шляпкой, допускающей перемещение мембраны ±3–5 мм | Высокая |
| Увеличенный шаг крепления в рядовой зоне | Снижение количества точек фиксации, уменьшение жёсткости системы | Средняя |
| Свободная укладка в рядовой зоне | Отказ от крепления в центральной части карты, крепление только по периметру | Высокая (для балластных кровель) |
| Применение ПВХ-мембран с высоким удлинением | Мембраны с относительным удлинением >300% | Высокая |
| Усиление краевых зон | Дополнительный слой мембраны в зонах максимальных деформаций | Средняя |
| Разделительный слой (геотекстиль) | Снижение трения между мембраной и основанием | Средняя |
6. Влияние на долговечность крепежа
Циклические температурные деформации являются одним из основных факторов, снижающих долговечность крепежа. Механизм деградации:
- Циклические подвижки мембраны вызывают фреттинг-коррозию (коррозию при трении) на поверхности крепежа;
- Разрушение антикоррозионного покрытия в зоне контакта с мембраной;
- Развитие язвенной коррозии стали с потерей сечения;
- Снижение несущей способности крепежа на 15–25% через 15–20 лет эксплуатации.
Для компенсации этого эффекта рекомендуется применять крепёж из нержавеющей стали A2/A4 в зонах с максимальными температурными деформациями (южные скаты, кровли без балласта) и крепёж с усиленным антикоррозионным покрытием (не менее 20 мкм) в остальных зонах.
7. Особенности для различных климатических зон
| Климатическая зона | ΔT расчётный, °C | Шаг деформационных швов, м | Тип крепежа |
|---|---|---|---|
| I (умеренный) | 50–60 | 30 | Стандартный оцинкованный |
| II (умеренно-холодный) | 60–70 | 25 | Оцинкованный с усиленным покрытием |
| III (холодный) | 70–80 | 20 | Нержавеющая сталь A2 |
| IV (особо холодный) | 80–100 | 15 | Нержавеющая сталь A4 |
8. Нормативная база
- СП 17.13330.2017 «Кровли» — п. 5.1.14 «Деформационные швы»;
- СП 20.13330.2016 «Нагрузки и воздействия» — раздел 13 «Температурные климатические воздействия»;
- СП 131.13330.2018 «Строительная климатология» — климатические параметры;
- ГОСТ Р 56582-2015 «Мембраны кровельные полимерные» — метод определения КТР;
- ГОСТ Р 56026-2014 «Материалы кровельные. Методы испытаний» — стойкость к циклическим нагрузкам;
- СП 70.13330.2012 «Несущие и ограждающие конструкции» — деформационные швы зданий.
Заключение
Температурные деформации — критический фактор, определяющий долговечность узлов крепления кровли. Разница в КТР материалов кровельного пирога (до 5–6 раз) требует обязательного применения компенсационных мероприятий: деформационных швов с шагом 15–30 м, телескопического крепежа, эластичных мембран с удлинением более 300%. Игнорирование температурных деформаций приводит к усталостному разрушению крепежа и разрывам гидроизоляции в течение 5–10 лет эксплуатации. Крепёжные системы РОКС с телескопической конструкцией и коррозионностойким покрытием обеспечивают компенсацию температурных деформаций и сохраняют несущую способность на весь проектный срок службы кровли.
